IKO直线运动轴承的分类

在直线运动系统中，直线运动轴承的分类丰富多样，其设计差异影响设备的运动精度、承载能力和适用场景。以下从滚动体类型、载荷特性、结构配置及行业标准四大维度，系统解析IKO直线运动轴承的分类体系：

一、按滚动体类型分类

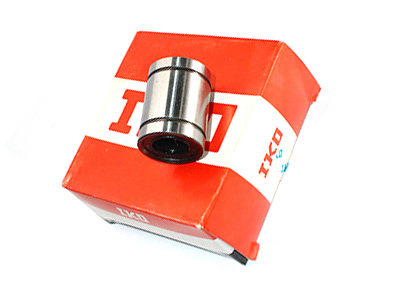

‌1.球式直线轴承‌

‌特点‌：以钢球作为滚动体，通过点接触实现低摩擦运动，运行较为灵活、启动阻力较小。

‌优势‌：适用于高速、轻载场景，如3D打印机的喷头导轨或光学仪器定位平台。

‌局限‌：承载能力相对较低，长期重载容易导致钢球磨损。

‌2.滚子式直线轴承‌

‌特点‌：采用圆柱形或圆锥形滚子，通过线接触分散载荷，承载能力较大提升。

‌优势‌：适用于中高速、重载环境，如数控机床的进给系统或工业机器人关节。

‌局限‌：对安装精度要求较高，需减少滚子偏斜导致的局部应力集中。

‌3.滚针式直线轴承‌

‌特点‌：采用细长滚针，结构紧凑且径向截面小，适合空间受限的场合。

‌优势‌：在有限空间内实现高刚性支撑，如汽车座椅调节机构或医疗器械的微型导轨。

‌局限‌：滚针长径比大，对轴表面粗糙度要求严格，需配合硬化处理轴使用。

二、按载荷方向与功能特性分类

‌1.纯径向型‌

‌特点‌：仅承受垂直于轴线的径向力，结构简单，成本较低。

‌应用‌：适用于直线导轨的垂直支撑或轻载传输场景，如传送带导向轮。

‌2.复合型（径向+扭矩传递）‌

‌特点‌：通过特殊设计（如法兰式或循环滚子结构），可同时承受径向力并传递扭矩。

‌优势‌：简化传动系统设计，减少中间传动部件，提升整体刚性。

‌应用‌：工业机器人关节的直线-旋转复合运动机构，或自动化装配线的同步驱动模块。

三、按滚动体排列数量分类

‌1.单列直线轴承‌

‌特点‌：单排滚动体排列，结构较为简单，安装方便。

‌适用场景‌：轻载、低精度要求的直线运动，如办公设备抽屉导轨。

‌2.多列直线轴承‌

‌双列/三列/四列‌：通过增加滚动体列数，提升承载能力和刚性。

‌优势‌：适用于重载、高精度场景，如大型数控机床的立柱导轨或重型液压机的滑块支撑。

‌局限‌：列数增加导致安装精度要求提升，成本上升。

四、按行业标准结构代号分类

‌1.AJ型（Adjustable Type）‌

‌特点‌：外圈带轴向切口，可通过调整螺栓改变间隙，实现微米级定位精度。

‌应用‌：半导体光刻机的工件台定位系统，或精密测量仪器的导轨。

‌2.OP型（Open Type）‌

‌特点‌：开放式结构，便于安装和维护，支持长行程导轨的连续运行。

‌应用‌：自动化仓库的货物输送线，或大型显示设备的升降机构。

3.‌RN型（Recirculating Needle Roller Guide）‌

‌特点‌：采用循环滚针设计，通过保持架引导滚针循环运动，兼具高刚性和长寿命。

‌优势‌：适用于高速、重载且需频繁启停的场景，如冲压机的滑块导向或风电变桨系统的直线驱动模块。

五、选型建议与趋势

‌轻载高速场景‌：一般选择球式直线轴承，如LB系列标准型。

‌重载高精度场景‌：推荐多列滚子式或RN型循环滚针轴承。

‌空间受限场景‌：滚针式或OP型开放式结构较为合适。

‌未来趋势‌：随着工业4.0推进，智能直线轴承（集成传感器监测磨损与预紧力）有概率成为发展方向，进一步提升设备可靠性与维护效率。

通过以上分类体系，工程师可根据具体工况快速匹配IKO轴承类型，优化设备性能与成本。
